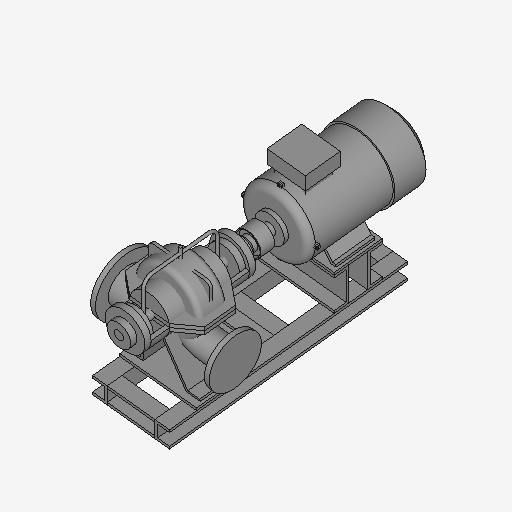

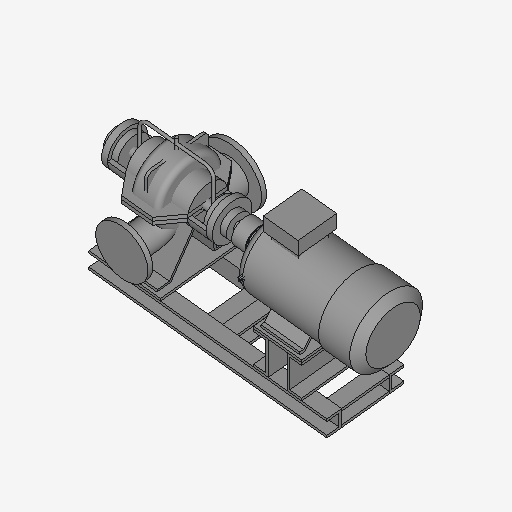

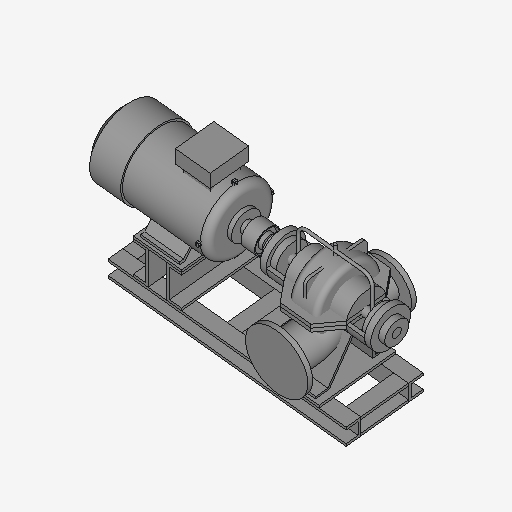

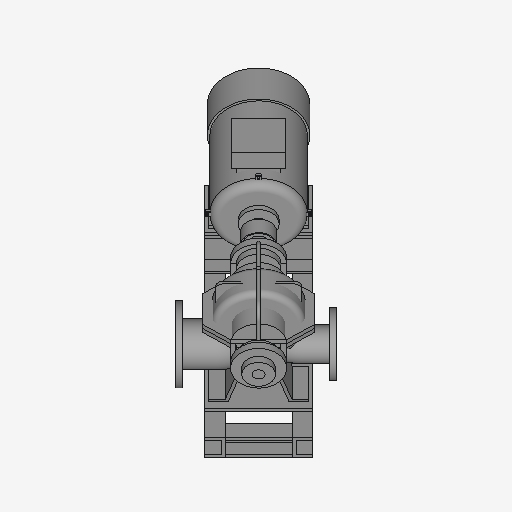

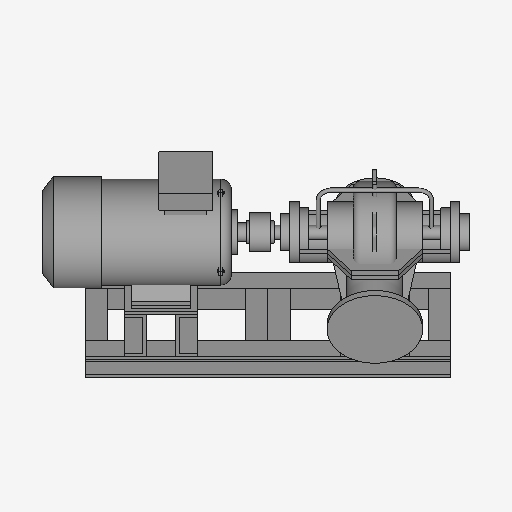

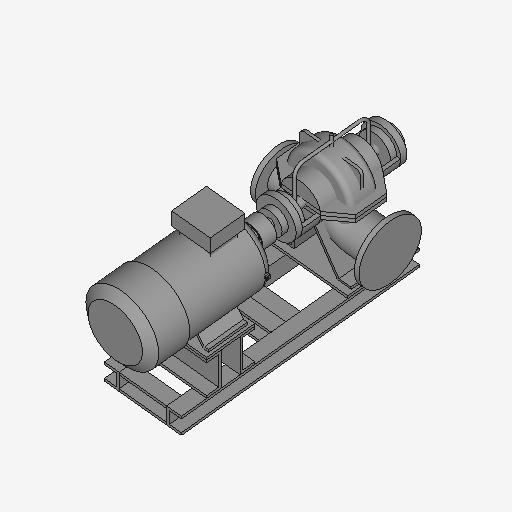

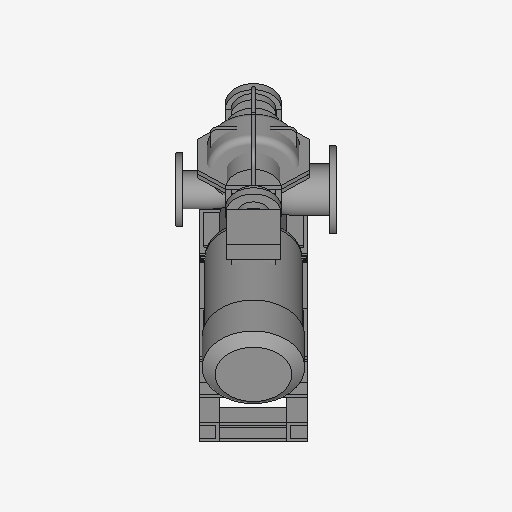

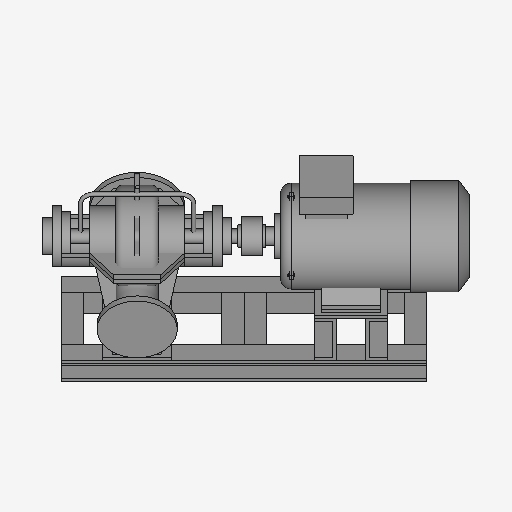

- 3D
规格
DFSS200-13/2-30-H
- 几何属性
- H1 120mm
- H2 400mm
- H3 617mm
- H01 230mm
- H02 230mm
- (Z)槽钢-肢宽 80mm
- (Z)槽钢厚 15mm
- B 450mm
- L3 1300mm
- 中心线高度 520mm
- C 5mm
- T 741mm
- L1 772mm
- T1 405mm
- 转轴直径1 50mm
- 转轴直径2 80mm
- 连接直径 120mm
- 转轴直径3 65mm
- 转轴直径4 80mm
- 转轴直径5 90mm
- 水泵主体外直径 217mm
- a1 320mm
- a2 300mm
- 水泵主体外轴承参数1 86.80mm
- 水泵主体外轴承参数2 108.5mm
- 水泵主体外轴承参数3 65.10mm
- 电机连接板宽度 20mm
- 电机连接板双倍厚度 15mm
- 电机连接板绕轴半径 206.5mm
- 电机连接板螺栓绕轴半径 197.5mm
- 水泵主体连接部位厚度 21.7mm
- a11 170mm
- a21 170mm
- 电机中心至底（含垫板）高度 206.44mm
- L 1518mm
- 防护罩内直径 130mm
- 防护罩外直径 140mm
- T-T1 336mm
- 组合型号 DFSS200-13/2-30
- 水泵规格 DFSS200-13
- 电机规格 Y200L1-2
- 表格01 01组合参数
- 电机主体外半径1 198.5mm
- 电机主体长度1 169.84mm
- 电机主体外半径3 38.6mm
- 电机主体长度3 38.6mm
- 电机主体长度2 424.6mm
- 电机主体外半径2 188.5mm
- 电机主体外半径4 79.40mm
- 电机主体长度4 23.16mm
- 电机主体外半径5 148.5mm
- 电机主体长度5 38.6mm
- 电机主体外直径1 397mm
- 表格03 03电机规格参数
- 电机尺寸AD 299mm
- 电机尺寸AC 397mm
- 电机尺寸LD 296mm
- 电机尺寸LL 190mm
- 电机尺寸AG 210mm
- 电机尺寸E 110mm
- 电机尺寸(LD-E) 186mm
- 电机尺寸h0 84mm
- 电机连接板基本尺寸 10mm
- 电机尺寸a 21mm
- 电机尺寸b1 168mm
- 电机尺寸b2 148mm
- 水泵顶导管高度1 211.44mm
- 水泵顶导管高度2 246.44mm
- 水泵顶导管长度1 201.6mm
- 连接转轴长度2 23.16mm
- 连接转轴长度1 23.16mm
- 防护罩半段长度 34.74mm
- 电机底座长度的一半 131.24mm
- 水泵主体长度1 84mm
- 水泵主体长度2 168mm
- 水泵主体长度3 33.6mm
- 水泵主体基宽 217mm
- 水泵主体基长 336mm
- 水泵涡轮管长度1b 77.28mm
- 水泵涡轮管小半径1r 26.88mm
- 水泵涡轮管大半径1R 181.44mm
- 水泵涡轮管耳朵高度 166.9248mm
- 出口法兰盘D2 285mm
- 出口法兰盘DN2 150mm
- 出口法兰盘厚度C2 26mm
- 进口法兰盘厚度C1 26mm
- 进口法兰盘D1 340mm
- 进口法兰盘DN1 200mm
- 机械属性-一般信息
- 零件类型 标准
- 水泵结构 离心式
- 最大流量 300m³/h
- 最小流量 145m³/h
- 最大扬程 352940.4Pa
- 水泵类型 给水泵
- 最小扬程 254901.4Pa
- 安装方式 落地安装
- 运输重量 0g
- 泵轴方向 卧式
- 运行重量 0g
- 流量 245m³/h
- 扬程 303920.9Pa
- 效率 83%
- 重量 196000g
- 主体材质 不锈钢
- 驱动形式 电动机驱动
- 噪声 0dB
- 介质温度范围 ---
- 吸入形式 双吸
- 叶轮级数 单级
- 叶轮材质 铸铁
- 汽蚀余量 47058.72Pa
- 尺寸标注
- 长度 250mm
- 宽度 35mm
- 通用属性
- 描述 ---
- 设备厂家 东方
- 设备型号 DFSS200-13/2-30-H
- 电气信息
- 额定电压 380V
- 电源相数 单相
- 频率 50Hz
- 转速 2960rpm
- 额定功率 30000W
- 变频 是
- 最大转速 2960rpm
- 最小转速 2960rpm
- 电源类型 AC
- 自定义属性
- (Z)槽钢-高度 210mm
- (Z)垫板厚 20mm
- 水泵主体外半径 108.5mm
- 水泵主体外轴承参数4 32.55mm
- 水泵主体外轴承参数5 43.40mm
- H 625mm
- 底座重量(kg) 115ul
- 电机重量(kg) 218ul
- 电机连接板螺母边距 10mm
