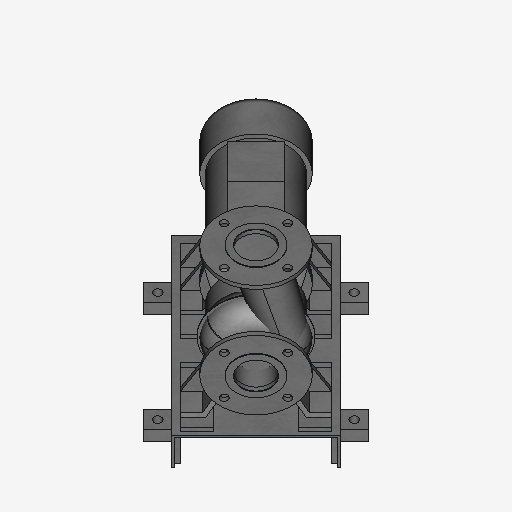

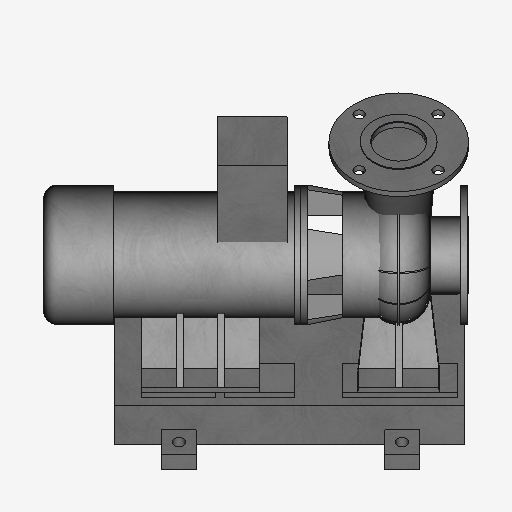

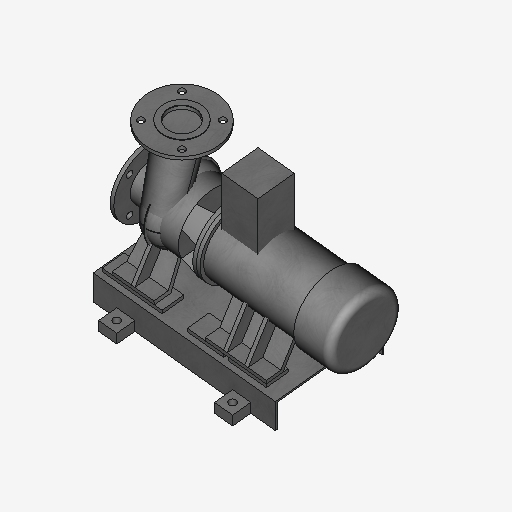

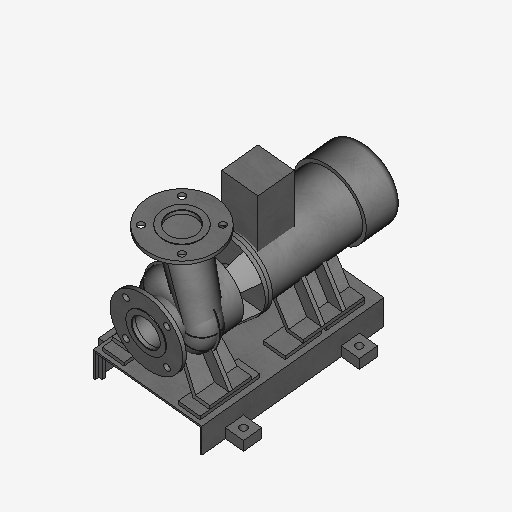

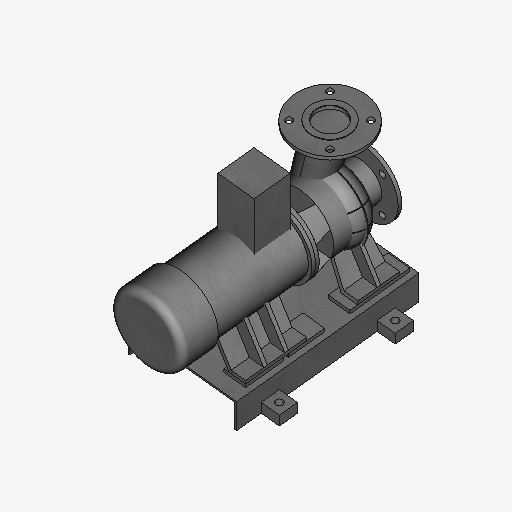

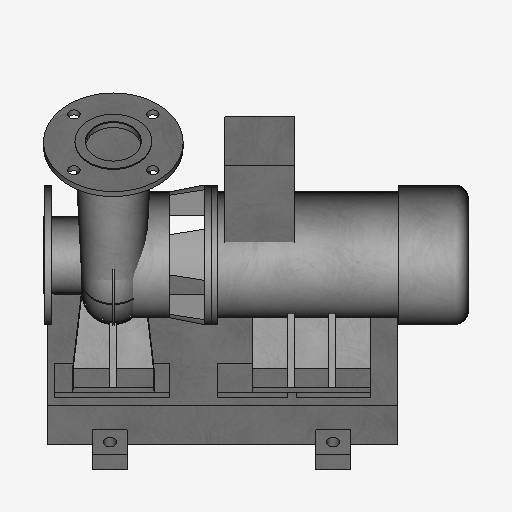

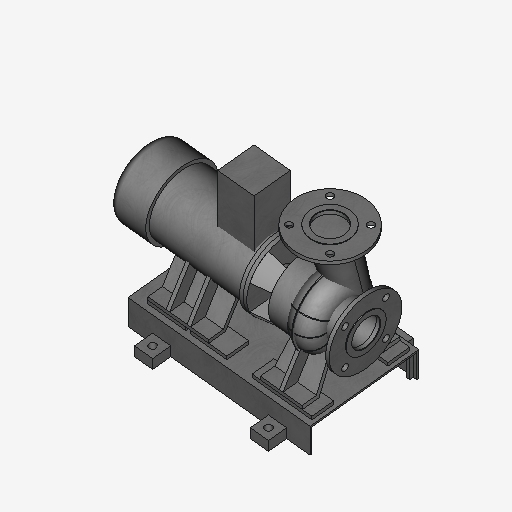

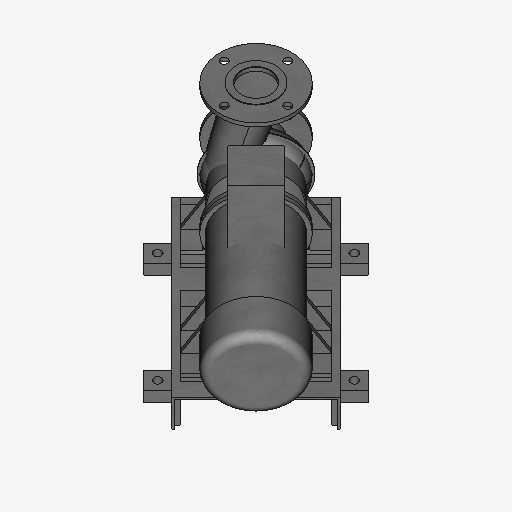

- 缩略图
- 3D
规格
DFW100-100/2/5.5
- 几何属性
- B1 400mm
- B2 350mm
- A1 503mm
- A2 90mm
- a 100mm
- h1 30mm
- h 235mm
- H 465mm
- L 609mm
- L1 320mm
- L2 -5mm
- φd1 19mm
- φDN 80mm
- φD 200mm
- φD1 160mm
- φd 18mm
- L3 95mm
- B3 300mm
- B4 200mm
- B5 180mm
- h2 235mm
- B6 210mm
- B7 110mm
- d2 90mm
- D11 80mm
- 机械属性-一般信息
- 零件类型 标准
- 水泵结构 离心式
- 最大流量 130m³/h
- 最小流量 70m³/h
- 最大扬程 131372.26Pa
- 水泵类型 给水泵
- 最小扬程 110784.07Pa
- 安装方式 落地安装
- 运输重量 0g
- 泵轴方向 卧式
- 运行重量 0g
- 流量 100m³/h
- 扬程 122548.75Pa
- 效率 76%
- 重量 0g
- 主体材质 不锈钢
- 驱动形式 电动机驱动
- 噪声 0dB
- 介质温度范围 ---
- 吸入形式 单吸
- 叶轮级数 多级
- 叶轮材质 铸铁
- 汽蚀余量 44117.55Pa
- 通用属性
- 描述 ---
- 设备厂家 东方
- 设备型号 DFW100-100/2/5.5
- 电气信息
- 额定电压 380V
- 电源相数 单相
- 频率 50Hz
- 转速 2900rpm
- 额定功率 0W
- 变频 是
- 最大转速 0rpm
- 最小转速 0rpm
- 电源类型 AC
- 自定义属性
- 隔振器规格 SD61-0.5
- 电机功率 5.5ul
- 总质量 115ul
- 型号 DFW100-100/2/5.5
- 转速(1) 2900ul
分类
模型格式 gac
适配软件
特点
上传时间 2023-01-02
构件有问题？点我反馈
构件品牌 东方
