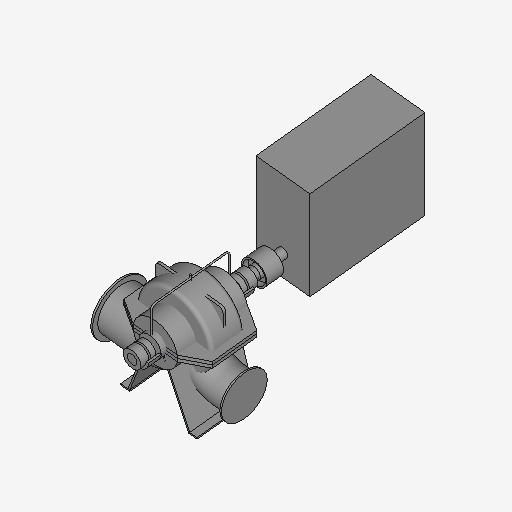

- 3D
规格
DFSS1000-12/10-1000
- 几何属性
- C 7mm
- 连接长度1 90.60mm
- T 2902mm
- L1 3012mm
- T1 1602mm
- H01 718mm
- H02 718mm
- H1 1600mm
- H2 2585mm
- a1 1600mm
- a2 1200mm
- H 560mm
- HD 2290mm
- D1 1500mm
- D 1000mm
- L2 1200mm
- 组合型号 DFSS1000-12/10-1000
- 水泵规格 DFSS1000-12
- 水泵基宽 985mm
- 水泵涡轮管半径 837.25mm
- 水泵耳朵宽度 753.525mm
- 水泵耳朵厚度 54.60mm
- 水泵顶导管高度1 887.25mm
- 水泵顶导管高度2 967.25mm
- 水泵主体半径1 492.5mm
- 水泵基长 1300mm
- 水泵主体长度1 455.00mm
- 水泵主体长度2 325mm
- 水泵主体长度3a 117mm
- 水泵主体长度3b 65mm
- 水泵主体间隙 39mm
- 水泵涡轮管宽度 364.00mm
- 水泵主体半径4 108.35mm
- 水泵主体半径2 246.25mm
- 水泵主体半径3 197mm
- 水泵顶导管半径 15mm
- 水泵顶导管直径 30mm
- 支架腿厚度 35mm
- 水泵水平连接板厚度 150mm
- H1-H02 882mm
- H1-H01 882mm
- 电机长度 2560.2mm
- 连接半径1 162.525mm
- 连接半径2 221.625mm
- 连接半径3b 147.75mm
- 连接半径3a 137.9mm
- 防护罩内径 251.625mm
- 防护罩外径 281.625mm
- 进口法兰盘D1 1230mm
- 进口法兰盘DN1 1000mm
- 表格02 02法兰尺寸参数
- 进口法兰厚度C1 40mm
- 出口法兰厚度C2 35mm
- 出口法兰盘DN2 800mm
- 出口法兰盘D2 1015mm
- 表格01 01组合参数
- 机械属性-一般信息
- 零件类型 标准
- 水泵结构 离心式
- 最大流量 8376m³/h
- 最小流量 4188m³/h
- 最大扬程 450979.4Pa
- 水泵类型 给水泵
- 最小扬程 343136.5Pa
- 安装方式 落地安装
- 运输重量 0g
- 泵轴方向 卧式
- 运行重量 0g
- 流量 6980m³/h
- 扬程 392156Pa
- 效率 91.2%
- 重量 11190000g
- 主体材质 不锈钢
- 驱动形式 电动机驱动
- 噪声 0dB
- 介质温度范围 ---
- 吸入形式 双吸
- 叶轮级数 单级
- 叶轮材质 铸铁
- 汽蚀余量 53921.45Pa
- 尺寸标注
- 长度 250mm
- 宽度 250mm
- 通用属性
- 描述 ---
- 设备厂家 东方
- 设备型号 DFSS1000-12/10-1000
- 电气信息
- 额定电压 380V
- 电源相数 单相
- 频率 50Hz
- 转速 585rpm
- 额定功率 1000000W
- 变频 是
- 最大转速 585rpm
- 最小转速 585rpm
- 电源类型 AC
- 自定义属性
- L 5921mm
- L3 1311mm
- L4 1600mm
- 电机规格 YXKK560-10 IP54 10kV
- 水泵涡轮管直径 1674.5mm
