XBD-G泵

浏览量 258
下载量 293
收藏量 4
立即下载 收藏

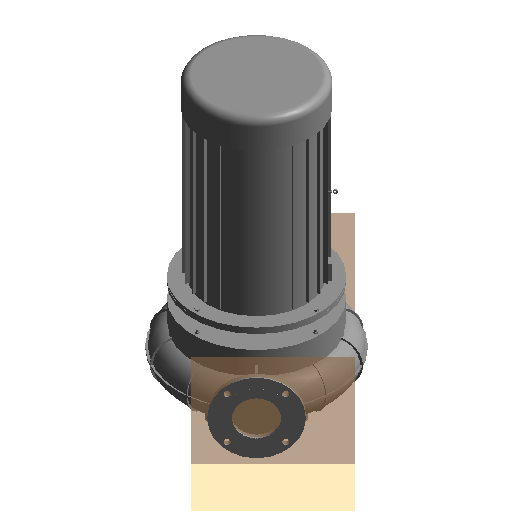

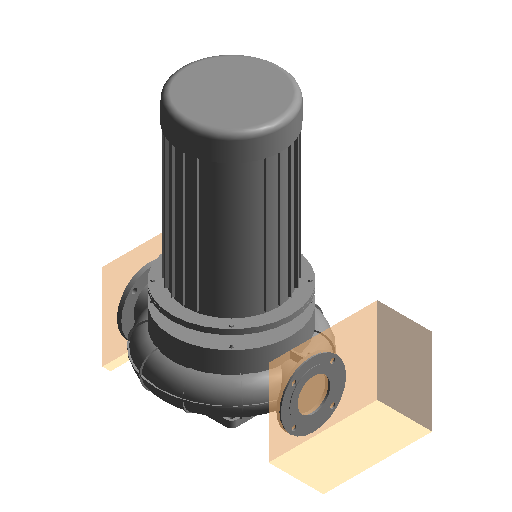

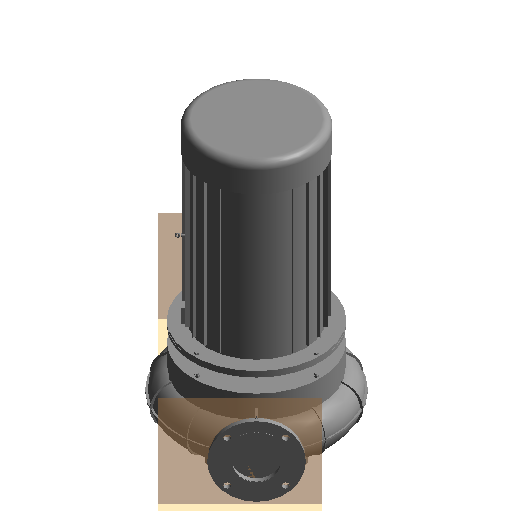

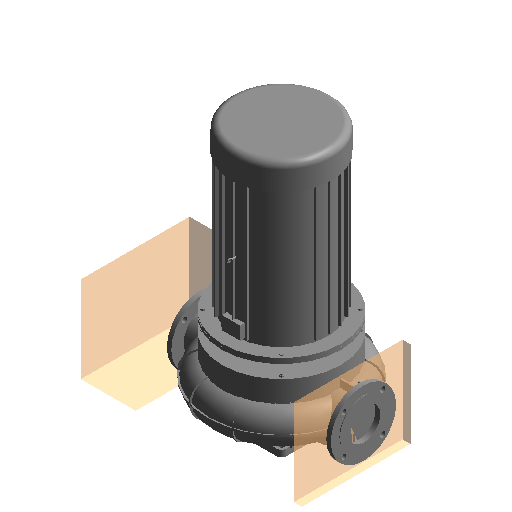

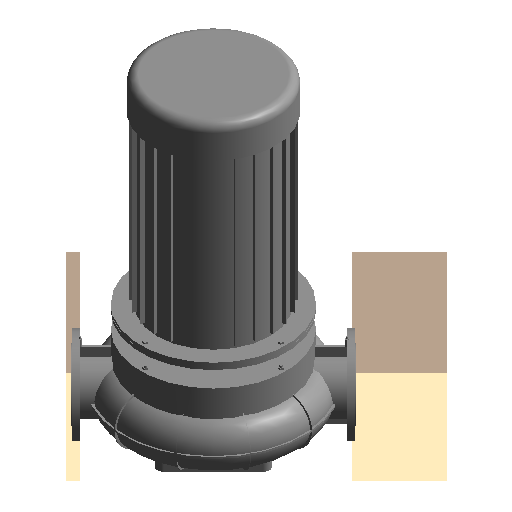

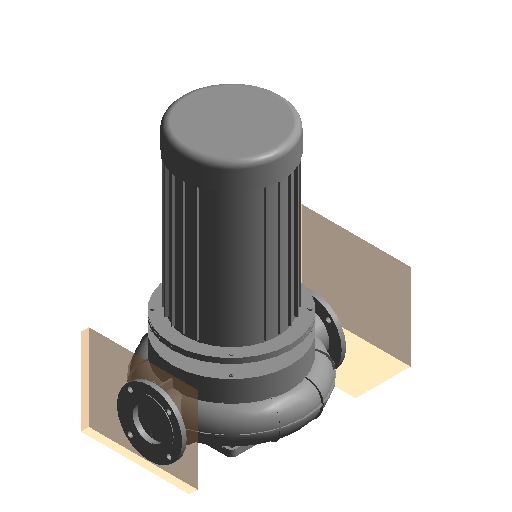

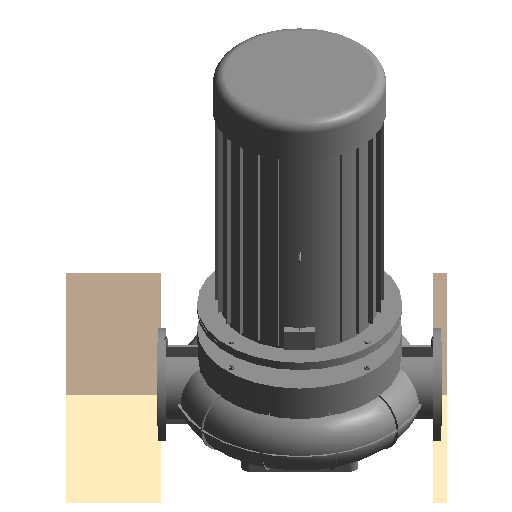

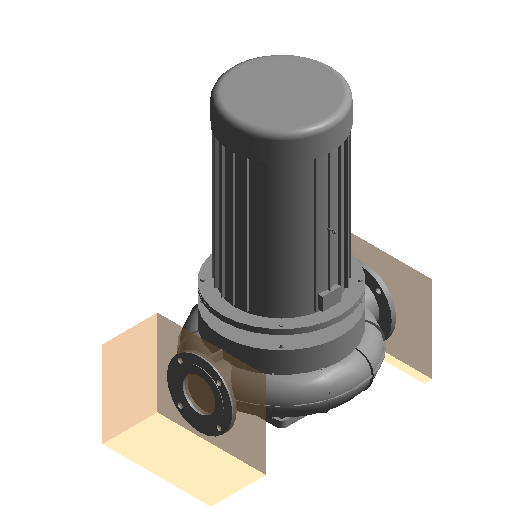

  • 缩略图
  • 3D
规格

XBD10.2/20G-G

  • 模型属性
    • 泵型号 XBD10.2/20G-G
    • 总质量(kg) 425
    • 电机功率(KW) 45
    • 转速(r/min) 2900
  • 其他
    • 泵轴方向 立式
    • 长度mm 630
    • 支持变频 是
    • 产品名称 XBD-G
    • 出口管径DN 100
    • 主体材质 不锈钢
    • 结构形式 离心式
    • 品牌 上海东方泵业
    • 驱动形式 电动机驱动
    • 产品型号 XBD10.2/20G-G
    • 进口管径DN 100
    • 电源相数 单相
    • 额定电压 380
    • 扬程m 0
    • 产品系列 XBD-G
    • 电源类型 交流AC
    • 叶轮级数 多级
    • 流量m3/h 72
    • 频率 50
    • 功能用途 消防水泵
    • 叶轮材质 不锈钢
    • 宽度mm 745
    • 安装形式 落地式
    • 高度mm 1067
  • 标识数据
    • 类型图像 ---
    • 注释记号 ---
    • 制造商 ---
    • 型号 ---
    • 成本 ---
    • 类型注释 ---
    • URL ---
    • 部件代码 ---
    • 说明 ---
  • 尺寸标注
    • H2 22mm
    • φDN 100mm
    • H1 160mm
    • φD1 180mm
    • H 1067mm
    • H3 270mm
    • φD 220mm
    • B1 250mm
    • φD2 156mm
    • L 630mm
    • φd1 19mm
    • φd0 20mm
    • B 745mm
    • C 210mm
分类 给排水-消防装置-消防泵
模型格式 rfa
适配软件 Revit
特点
上传时间 2023-01-30
构件有问题？点我反馈
构件品牌 东方
