规格

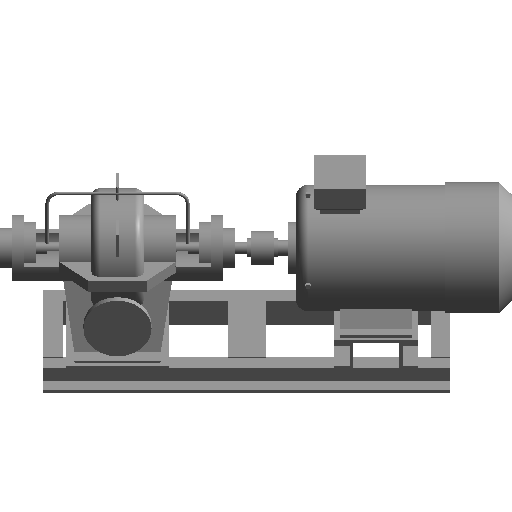

DFSS200-13/2-30
- 尺寸标注
- a21 170mm
- a2 300mm
- 进口法兰盘厚度C1 26mm
- 电机尺寸LD 296mm
- 防护罩外直径 140mm
- 水泵顶导管长度1 201.6mm
- 电机底座长度的一半 131.24mm
- 进口法兰盘D1 340mm
- 出口法兰盘D2 285mm
- 水泵主体外轴承参数2 108.5mm
- 水泵主体长度1 84mm
- 出口法兰盘DN2 150mm
- 出口法兰盘厚度C2 26mm
- 电机尺寸(LD-E) 186mm
- 电机连接板绕轴半径 206.5mm
- L3 1300mm
- 电机主体长度5 38.6mm
- 电机主体长度3 38.6mm
- L 1518mm
- 电机尺寸b2 148mm
- 电机连接板宽度 20mm
- a11 170mm
- 进口法兰盘DN1 200mm
- L1 772mm
- H2 400mm
- 水泵主体外半径 108.5mm
- 转轴直径1 50mm
- 电机主体外半径2 188.5mm
- 电机尺寸E 110mm
- 转轴直径4 80mm
- 电机主体长度4 23.16mm
- 水泵主体基宽 217mm
- 电机主体外半径3 38.6mm
- 电机主体外半径4 79.4mm
- 水泵主体长度3 33.6mm
- 电机主体长度2 424.6mm
- 水泵顶导管高度2 260.3mm
- 连接直径 120mm
- 水泵涡轮管小半径1r 26.88mm
- 电机尺寸LL 190mm
- 水泵主体长度2 168mm
- 电机连接板螺栓绕轴半径 192.5mm
- H3 617mm
- H1 120mm
- 防护罩半段长度 34.74mm
- 电机尺寸b1 168mm
- H02 230mm
- 电机主体长度1 169.84mm
- 电机尺寸AD 299mm
- 水泵涡轮管长度1b 77.28mm
- (Z)槽钢厚 15mm
- 水泵主体外轴承参数4 32.55mm
- C 5mm
- 水泵顶导管高度1 225.3mm
- 电机尺寸h0 84mm
- 防护罩内直径 130mm
- 水泵主体基长 336mm
- 连接转轴长度1 23.16mm
- 电机尺寸a 21mm
- H01 230mm
- 水泵主体外直径 217mm
- 转轴直径5 90mm
- 电机主体外半径5 148.5mm
- 电机连接板螺母边距 10mm
- H 625mm
- 连接转轴长度2 23.16mm
- 电机主体外直径1 397mm
- 电机连接板基本尺寸 10mm
- T1 405mm
- 电机主体外半径1 198.5mm
- 中心线高度 520mm
- 电机连接板双倍厚度 15mm
- 电机尺寸AC 397mm
- T 741mm
- 水泵涡轮管大半径1R 195.3mm
- 水泵涡轮管耳朵高度 175.77mm
- 电机尺寸AG 210mm
- (Z)垫板厚 20mm
- 水泵主体外轴承参数5 43.4mm
- (Z)槽钢-肢宽 80mm
- 转轴直径3 65mm
- 水泵主体外轴承参数3 65.1mm
- 转轴直径2 80mm
- B 450mm
- 水泵主体外轴承参数1 86.8mm
- 电机中心至底（含垫板）高度 206.44mm
- a1 320mm
- 水泵主体连接部位厚度 21.7mm
- 其他
- 电机功率 30
- 产品名称 DFSS不锈钢
- 支持变频 是
- 电源相数 单相
- 宽度mm 450
- 长度mm 1300
- 功能用途 给水泵
- 泵轴方向 卧式
- 主体材质 不锈钢
- 驱动形式 电动机驱动
- 扬程m 31
- 额定电压 380
- 产品型号 DFSS200-13/2-30-H
- 叶轮材质 不锈钢
- 流量m3/h 245
- 设备重量Kg 196
- 进口管径DN 200
- 频率 50
- 出口管径DN 150
- 电源类型 交流AC
- 产品系列 DFSS不锈钢泵
- 结构形式 离心式
- 品牌 上海东方泵业
- 吸入形式 双吸
- 高度mm 819
- 叶轮级数 单级
- 安装形式 落地式
- 标识数据
- 部件代码 ---
- 制造商 ---
- 型号 ---
- 成本 ---
- 类型图像 ---
- 说明 ---
- 类型注释 ---
- URL ---
- 注释记号 ---
分类
模型格式 rfa
适配软件
特点
上传时间 2023-07-11
构件有问题？点我反馈
构件品牌 东方
