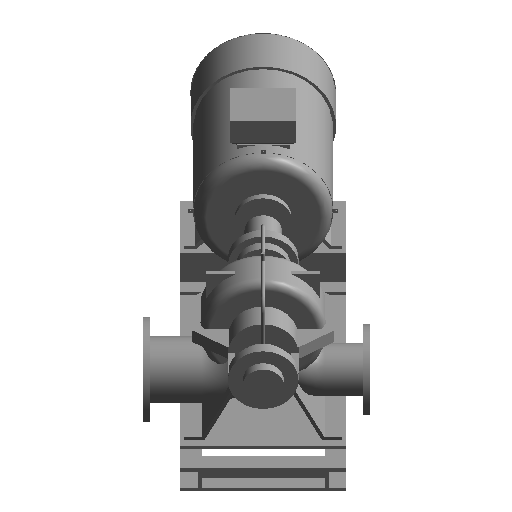

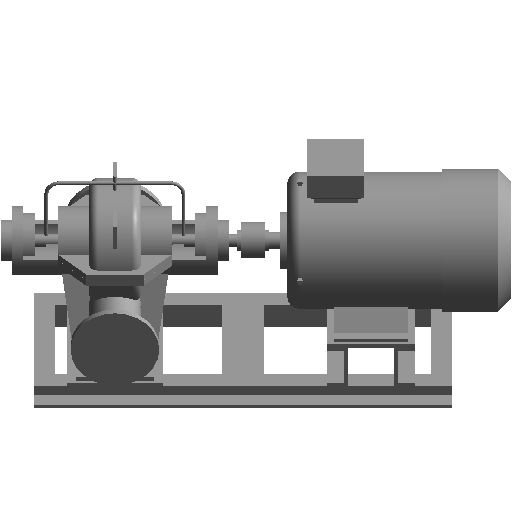

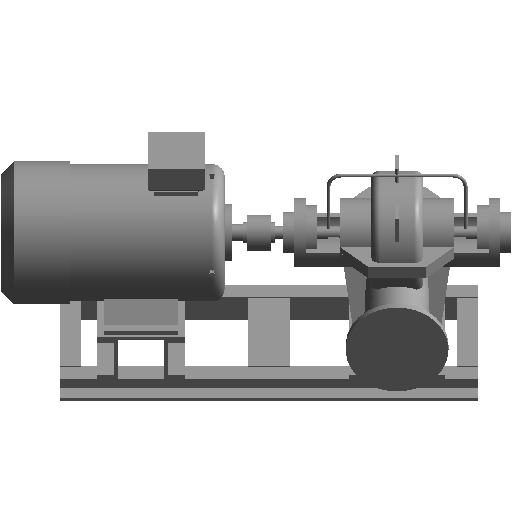

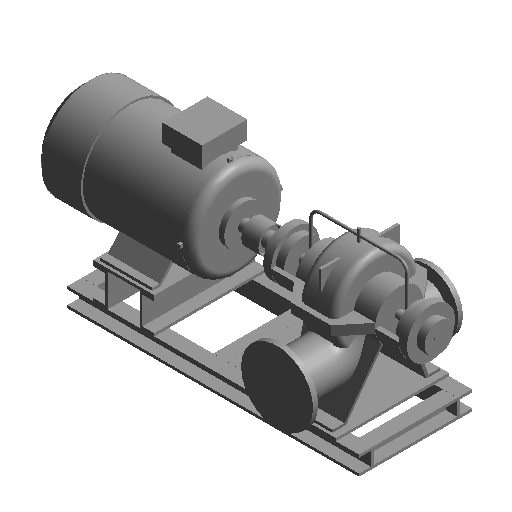

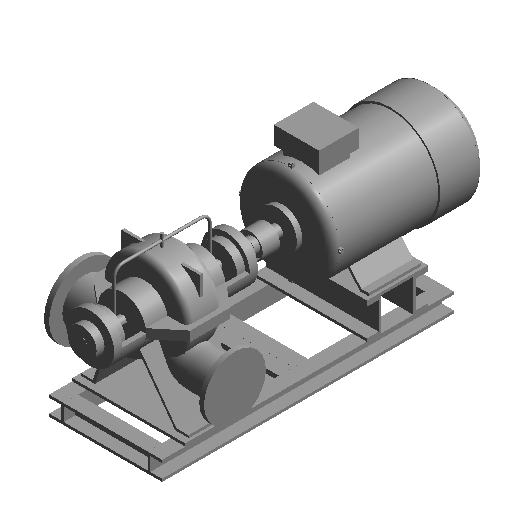

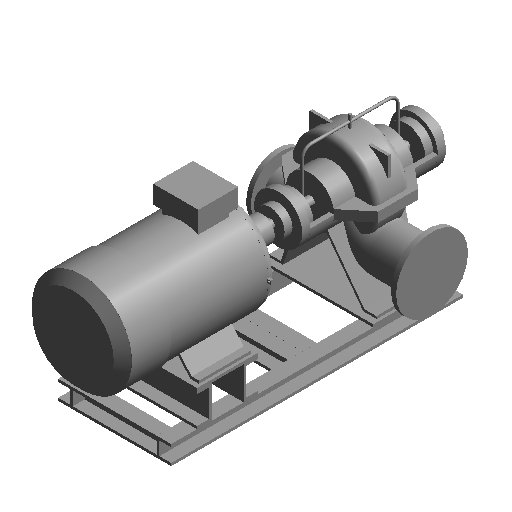

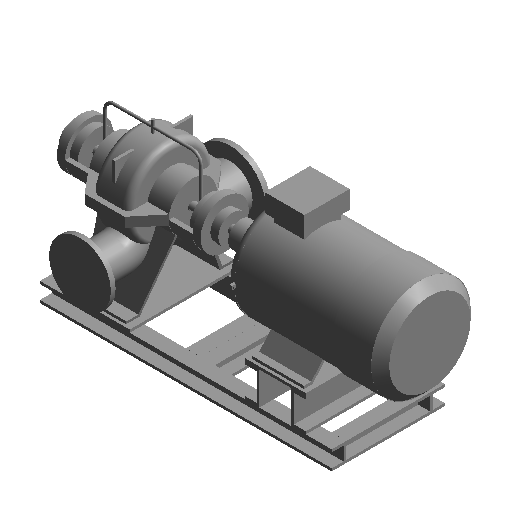

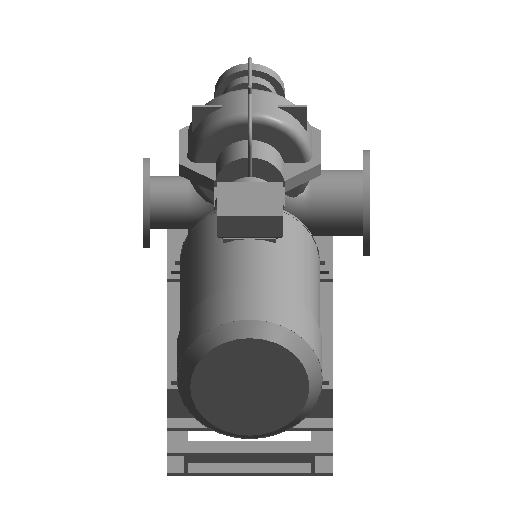

- 缩略图
- 3D
规格
DFSS150-13/2-15
- 尺寸标注
- a21 145mm
- a2 250mm
- 进口法兰盘厚度C1 26mm
- 电机尺寸LD 256mm
- 防护罩外直径 140mm
- 水泵顶导管长度1 201.6mm
- 电机底座长度的一半 104.89mm
- 进口法兰盘D1 285mm
- 出口法兰盘D2 220mm
- 水泵主体外轴承参数2 84mm
- 水泵主体长度1 84mm
- 出口法兰盘DN2 100mm
- 出口法兰盘厚度C2 24mm
- 电机尺寸(LD-E) 146mm
- 电机连接板绕轴半径 165mm
- L3 1160mm
- 电机主体长度5 30.85mm
- 电机主体长度3 30.85mm
- L 1363mm
- 电机尺寸b2 119.6mm
- 电机连接板宽度 20mm
- a11 145mm
- 进口法兰盘DN1 150mm
- L1 617mm
- H2 315mm
- 水泵主体外半径 84mm
- 转轴直径1 50mm
- 电机主体外半径2 147mm
- 电机尺寸E 110mm
- 转轴直径4 80mm
- 电机主体长度4 18.51mm
- 水泵主体基宽 168mm
- 电机主体外半径3 35mm
- 电机主体外半径4 62.8mm
- 水泵主体长度3 33.6mm
- 电机主体长度2 339.35mm
- 水泵顶导管高度2 216.2mm
- 连接直径 120mm
- 水泵涡轮管小半径1r 26.88mm
- 电机尺寸LL 152mm
- 水泵主体长度2 168mm
- 电机连接板螺栓绕轴半径 151mm
- H3 483mm
- H1 120mm
- 防护罩半段长度 27.765mm
- 电机尺寸b1 129.6mm
- H02 170mm
- 电机主体长度1 135.74mm
- 电机尺寸AD 251mm
- 水泵涡轮管长度1b 77.28mm
- (Z)槽钢厚 15mm
- 水泵主体外轴承参数4 25.2mm
- C 5mm
- 水泵顶导管高度1 181.2mm
- 电机尺寸h0 64.8mm
- 防护罩内直径 130mm
- 水泵主体基长 336mm
- 连接转轴长度1 18.51mm
- 电机尺寸a 16.2mm
- H01 170mm
- 水泵主体外直径 168mm
- 转轴直径5 90mm
- 电机主体外半径5 107mm
- 电机连接板螺母边距 10mm
- H 540mm
- 连接转轴长度2 18.51mm
- 电机主体外直径1 314mm
- 电机连接板基本尺寸 10mm
- T1 405mm
- 电机主体外半径1 157mm
- 中心线高度 435mm
- 电机连接板双倍厚度 15mm
- 电机尺寸AC 314mm
- T 741mm
- 水泵涡轮管大半径1R 151.2mm
- 水泵涡轮管耳朵高度 136.08mm
- 电机尺寸AG 162mm
- (Z)垫板厚 20mm
- 水泵主体外轴承参数5 33.6mm
- (Z)槽钢-肢宽 80mm
- 转轴直径3 65mm
- 水泵主体外轴承参数3 50.4mm
- 转轴直径2 80mm
- B 450mm
- 水泵主体外轴承参数1 67.2mm
- 电机中心至底（含垫板）高度 163.28mm
- a1 300mm
- 水泵主体连接部位厚度 16.8mm
- 其他
- 电机功率 15
- 产品名称 DFSS(DN150~600)
- 支持变频 是
- 电源相数 单相
- 宽度mm 450
- 长度mm 1160
- 功能用途 给水泵
- 泵轴方向 卧式
- 主体材质 不锈钢
- 驱动形式 电动机驱动
- 扬程m 29
- 额定电压 380
- 产品型号 DFSS150-13/2-15
- 叶轮材质 不锈钢
- 流量m3/h 90
- 设备重量Kg 377
- 进口管径DN 150
- 频率 50
- 出口管径DN 100
- 电源类型 交流AC
- 产品系列 DFSS(DN150~600)
- 结构形式 离心式
- 品牌 上海东方泵业
- 吸入形式 双吸
- 高度mm 686
- 叶轮级数 单级
- 安装形式 落地式
- 标识数据
- 部件代码 ---
- 制造商 ---
- 型号 ---
- 成本 ---
- 类型图像 ---
- 说明 ---
- 类型注释 ---
- URL ---
- 注释记号 ---
分类
模型格式 rfa
适配软件
特点
上传时间 2023-07-11
构件有问题？点我反馈
构件品牌 东方
