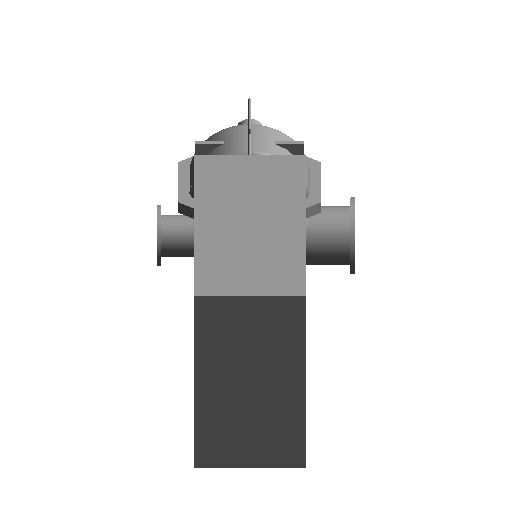

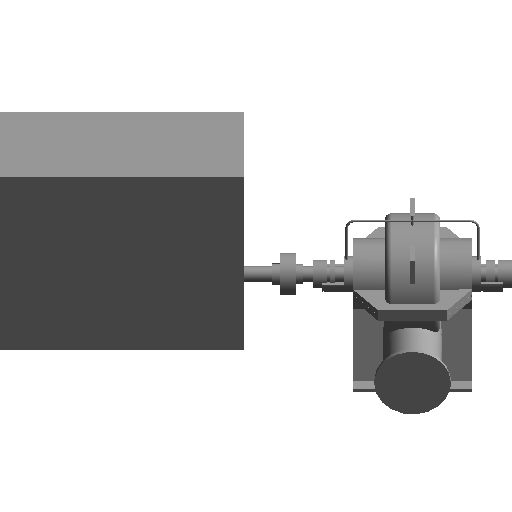

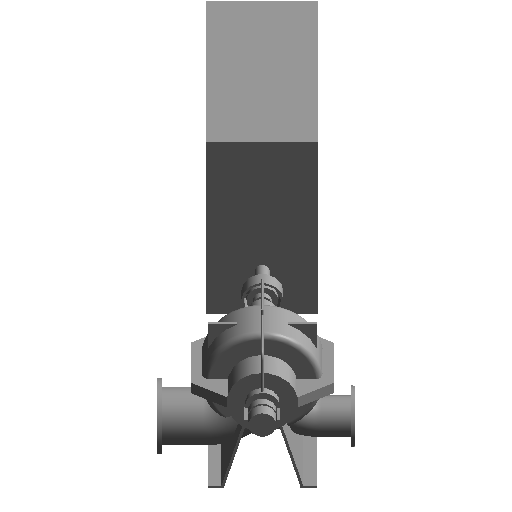

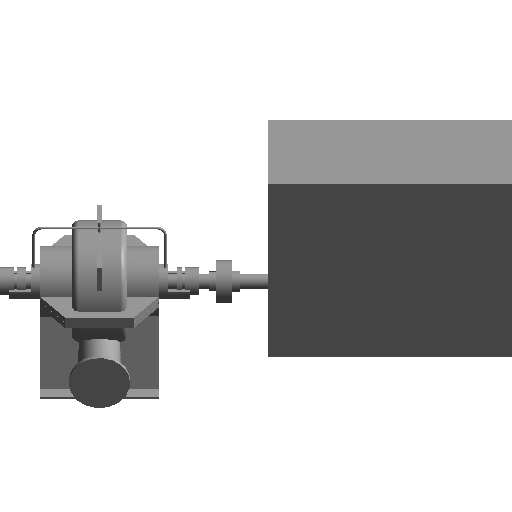

- 缩略图

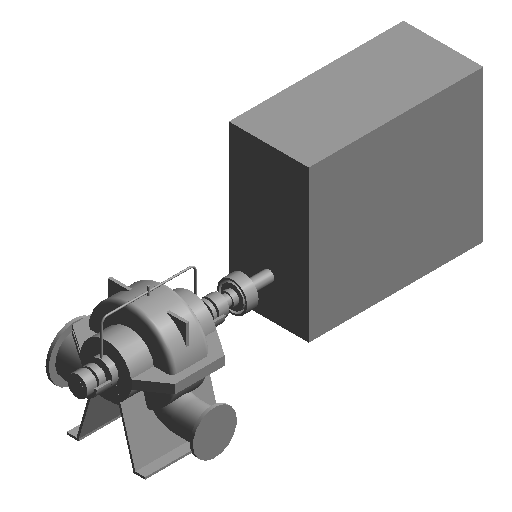

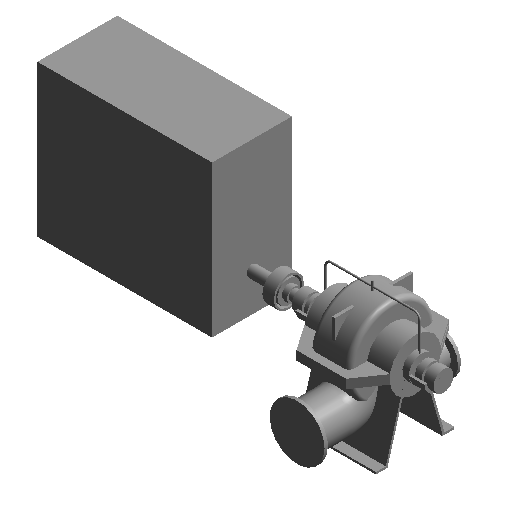

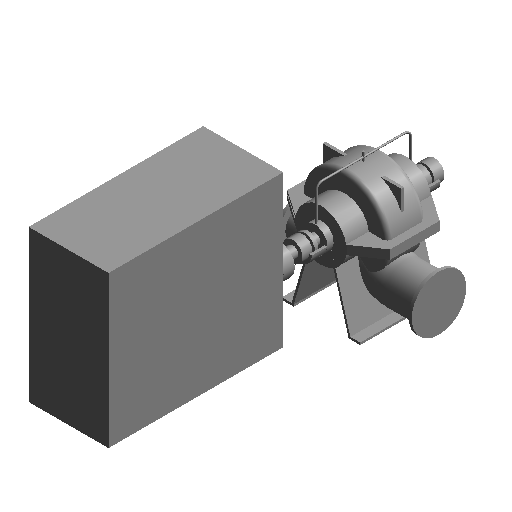

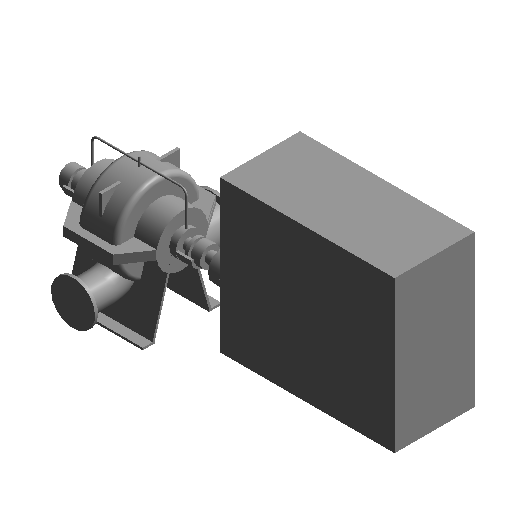

- 3D
规格
DFSS1000-12/10-1000
- 其他
- 进口管径DN 1000
- 产品系列 DFSS(DN700~1600)
- 泵轴方向 卧式
- 电源相数 单相
- 叶轮级数 单级
- 设备重量Kg 11190
- 吸入形式 双吸
- 品牌 上海东方泵业
- 支持变频 是
- 主体材质 不锈钢
- 驱动形式 电动机驱动
- 扬程m 40
- 产品型号 DFSS1000-12/10-1000
- 长度mm 1200
- 额定电压 380
- 安装形式 落地式
- 出口管径DN 800
- 宽度mm 900
- 叶轮材质 不锈钢
- 频率 50
- 流量m3/h 6980
- 产品名称 DFSS(DN700~1600)
- 电机功率 1000
- 结构形式 离心式
- 电源类型 交流AC
- 高度mm 6475
- 功能用途 给水泵
- 尺寸标注
- 水泵主体间隙 39mm
- 防护罩外径 281.625mm
- 水泵涡轮管直径 1674.5mm
- 进口法兰盘D1 1230mm
- L 5921mm
- T 2902mm
- 水泵主体半径4 108.35mm
- 水泵主体半径2 246.25mm
- 水泵顶管直径 30mm
- 水泵主体半径1 492.5mm
- 支架腿厚度 35mm
- H02 718mm
- 水泵涡轮管半径 837.25mm
- 水泵顶管半径 15mm
- H 560mm
- 进口法兰盘DN1 1000mm
- H1-H02 882mm
- 连接长度1 90.5999999999999mm
- 水泵主体长度3b 65mm
- 水泵主体半径3 197mm
- H1 1600mm
- 出口法兰盘DN2 800mm
- a1 1600mm
- 出口法兰盘D2 1015mm
- 连接半径2 221.625mm
- 水泵基宽 985mm
- T1 1602mm
- 水泵顶管高度1 887.25mm
- H01 718mm
- 防护罩内径 251.625mm
- 水泵水平连接板厚度 150mm
- 水泵主体长度2 325mm
- L2 1200mm
- 出口法兰厚度C2 35mm
- 水泵涡轮管宽度 364mm
- H1-H01 882mm
- 连接半径3a 137.9mm
- 水泵基长 1300mm
- H2 2585mm
- 进口法兰厚度C1 40mm
- 水泵顶管高度2 967.25mm
- 连接半径3b 147.75mm
- 水泵耳朵宽度 753.525mm
- 电机长度 2560.2mm
- 连接半径1 162.525mm
- 水泵耳朵厚度 54.6mm
- 水泵主体长度1 455mm
- a2 1200mm
- 水泵主体长度3a 117mm
- L3 1311mm
- D 1000mm
- C 7mm
- L1 3012mm
- HD 2290mm
- L4 1600mm
- D1 1500mm
- 标识数据
- 说明 ---
- URL ---
- 类型注释 ---
- 型号 ---
- 成本 ---
- 注释记号 ---
- 制造商 ---
- 部件代码 ---
- 类型图像 ---
分类
模型格式 rfa
适配软件
特点
上传时间 2023-07-11
构件有问题？点我反馈
构件品牌 东方
